Hệ Thống Khí Nén Trong Nhà Máy Gồm Những Gì? Sơ Đồ và Giải Thích Chi Tiết

Một hệ thống khí nén công nghiệp không chỉ là một chiếc máy nén khí. Để khí nén đến được điểm sử dụng với áp suất ổn định, đủ lưu lượng, khô ráo và sạch tạp chất, cần một chuỗi thiết bị phối hợp đồng bộ — từ nguồn sinh khí, xử lý khí, lưu trữ đến phân phối.

Bài viết giải thích chi tiết từng thành phần trong hệ thống khí nén tiêu chuẩn của nhà máy sản xuất, vai trò của chúng, và cách sắp xếp hợp lý để đạt hiệu quả vận hành cao nhất.

---

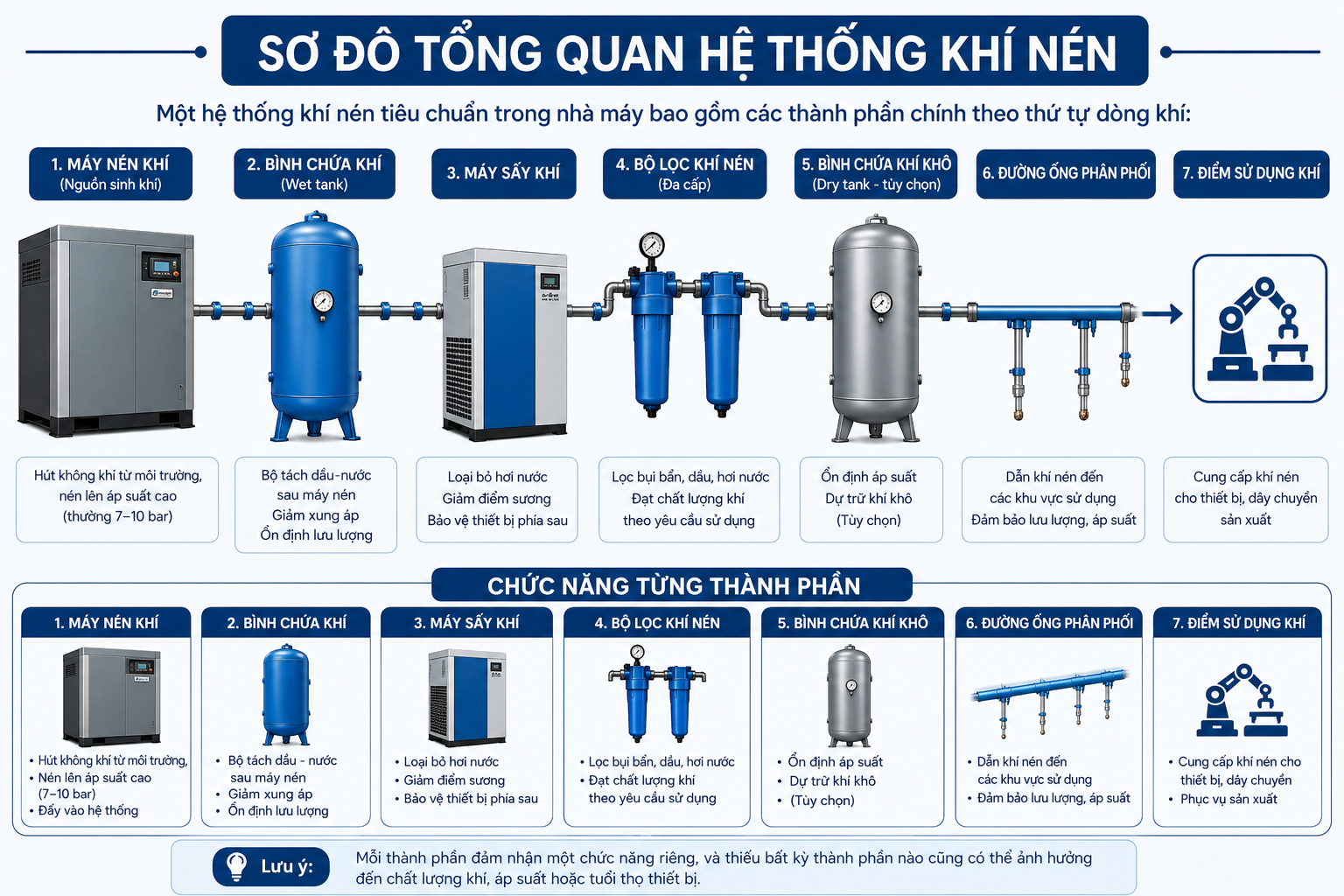

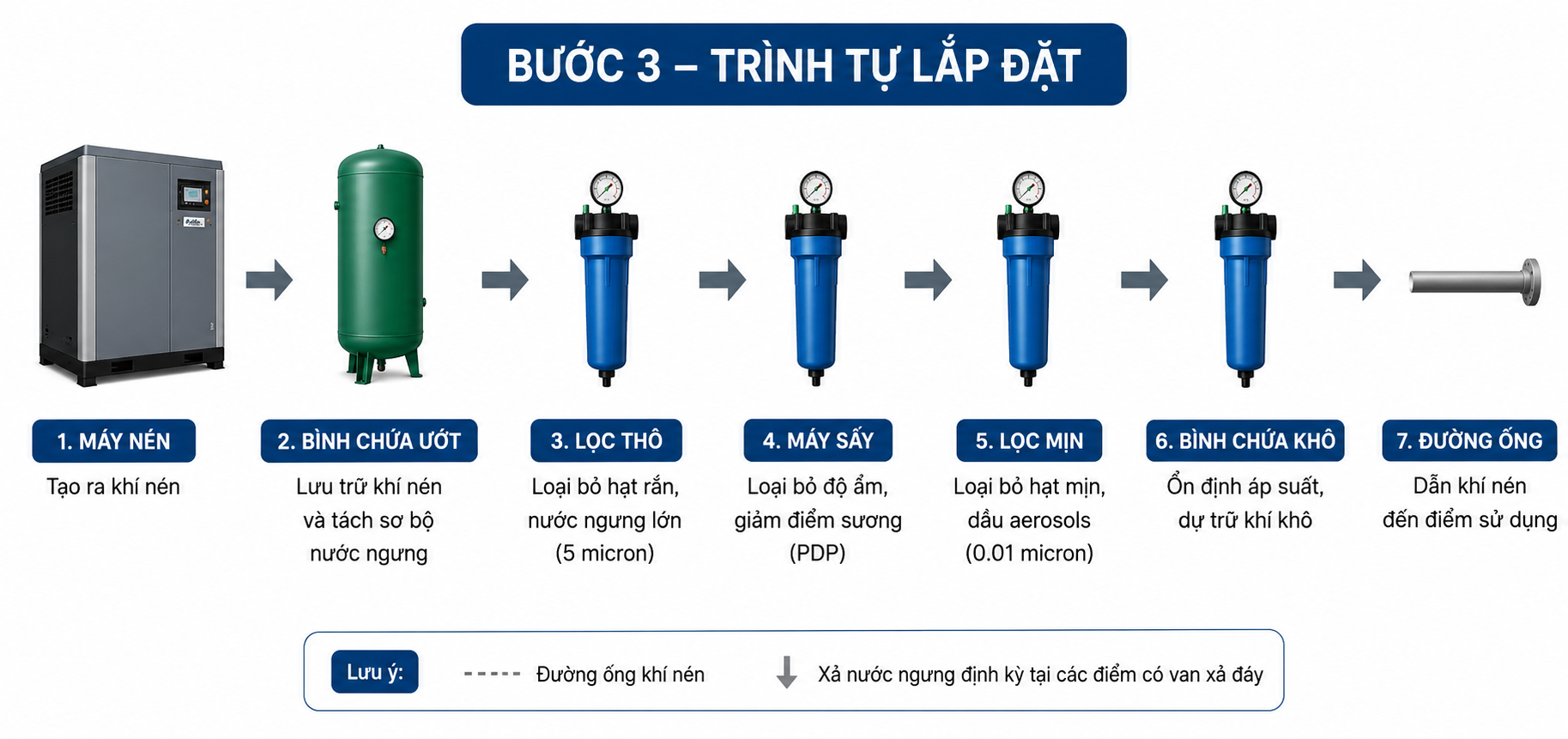

Sơ Đồ Tổng Quan Hệ Thống Khí Nén

Một hệ thống khí nén tiêu chuẩn trong nhà máy bao gồm các thành phần chính theo thứ tự dòng khí:

Không khí → [Lọc đầu vào] → MÁY NÉN KHÍ → [Bộ tách dầu-nước sau máy nén]
→ BÌNH CHỨA KHÍ (wet tank) → MÁY SẤY KHÍ → BỘ LỌC KHÍ NÉN (đa cấp)
→ BÌNH CHỨA KHÍ KHÔ (dry tank - tùy chọn) → ĐƯỜNG ỐNG PHÂN PHỐI
→ ĐIỂM SỬ DỤNG KHÍ

Mỗi thành phần đảm nhận một chức năng riêng, và thiếu bất kỳ thành phần nào cũng có thể ảnh hưởng đến chất lượng khí, áp suất hoặc tuổi thọ thiết bị.

---

1. Máy Nén Khí — Nguồn Sinh Khí

Máy nén khí là trái tim của hệ thống, có nhiệm vụ hút không khí từ môi trường, nén lên áp suất cao (thường 7–10 bar) và đẩy vào hệ thống.

Hai loại phổ biến nhất trong công nghiệp:

Đặc điểm	Trục vít (Screw)	Piston (Reciprocating)
Cách nén	Hai trục vít xoay ăn khớp	Piston chuyển động tịnh tiến
Phù hợp với	Tải liên tục, lưu lượng lớn	Tải gián đoạn, lưu lượng nhỏ
Công suất phổ biến	5,5 – 250 kW	1 – 30 kW
Chu kỳ làm việc	100% liên tục	50–70%

Ngoài ra còn có máy nén ly tâm (centrifugal) cho nhà máy rất lớn (trên 500 kW) và máy nén cuộn (scroll) cho ứng dụng nhỏ cần khí sạch.

Lưu ý lắp đặt: Không khí đầu vào ảnh hưởng trực tiếp đến tuổi thọ máy. Nên lấy khí từ ngoài phòng máy (nơi mát và sạch hơn). Nhiệt độ không khí đầu vào tăng 5°C làm giảm hiệu suất nén khoảng 2%.

---

2. Bộ Tách Dầu-Nước Sau Máy Nén (Aftercooler + Separator)

Ngay sau khi ra khỏi buồng nén, khí nén có nhiệt độ rất cao (70–100°C với trục vít, lên đến 150–200°C với piston) và chứa lượng lớn hơi nước ngưng tụ cùng dầu (với máy có dầu).

Bộ làm mát sau (aftercooler) — thường tích hợp sẵn trong máy nén — giảm nhiệt độ khí nén xuống gần nhiệt độ môi trường. Quá trình làm mát khiến 60–70% lượng hơi nước ngưng tụ thành nước lỏng, được tách ra qua bộ tách nước (moisture separator) và xả qua van xả nước tự động.

---

3. Bình Chứa Khí Nén (Air Receiver Tank)

Bình chứa đóng vai trò như bộ đệm áp suất, giúp:

• Ổn định áp suất: Giảm dao động áp suất khi tải thay đổi đột ngột
• Tích trữ khí: Đáp ứng nhu cầu khí tức thời cao hơn khả năng cung cấp liên tục của máy nén
• Giảm tần suất đóng/mở máy: Máy nén không cần khởi động/dừng liên tục theo từng thay đổi nhỏ của tải
• Làm mát thêm: Khí nén tiếp tục nguội trong bình, nước ngưng tụ thêm được xả ra

Chọn dung tích bình chứa

Quy tắc kinh nghiệm: dung tích bình chứa (lít) = 3–5 lần lưu lượng máy nén (lít/giây). Ví dụ: máy nén 2 m³/phút ≈ 33 lít/giây → bình chứa 100–170 lít là mức tối thiểu, 300–500 lít là lý tưởng.

---

4. Máy Sấy Khí Nén (Air Dryer)

Dù đã tách nước sau bộ aftercooler, khí nén vẫn bão hòa hơi nước. Khi nhiệt độ giảm thêm, hơi nước tiếp tục ngưng tụ, gây rỉ sét đường ống, kẹt van, hỏng xi lanh khí nén và ảnh hưởng chất lượng sản phẩm.

Loại máy sấy	Điểm sương đạt được	Phù hợp với
Tác nhân lạnh (Refrigerated)	+3°C đến +10°C	80% ứng dụng công nghiệp thông thường
Hấp thụ (Desiccant)	-20°C đến -70°C	Dược phẩm, điện tử, sơn, ống dẫn ngoài trời lạnh
Màng (Membrane)	-20°C đến -40°C	Điểm sử dụng xa, lưu lượng nhỏ

---

5. Bộ Lọc Khí Nén (Compressed Air Filters)

Bộ lọc loại bỏ các tạp chất còn lại: hạt bụi, aerosol dầu, hơi dầu và mùi. Hệ thống thường có 1–3 cấp lọc theo tiêu chuẩn ISO 8573-1.

---

6. Đường Ống Phân Phối Khí Nén

Đường ống dẫn khí nén từ phòng máy đến các điểm sử dụng. Thiết kế đường ống ảnh hưởng trực tiếp đến tổn thất áp suất và hiệu quả vận hành.

• Ống chính nên chạy theo vòng kín (loop) để cân bằng áp suất
• Ống nhánh rẽ từ phía trên ống chính
• Độ dốc 1–2% về phía điểm xả nước thấp nhất
• Tổn thất áp suất tối đa từ máy nén đến điểm xa nhất: 0,5–1 bar

---

Kết Luận

Hiệu quả của hệ thống khí nén phụ thuộc vào sự đồng bộ giữa tất cả thành phần. Thiết kế đúng ngay từ đầu giúp tiết kiệm chi phí vận hành, giảm sự cố và kéo dài tuổi thọ thiết bị.
